蒸汽保温管耐高温复合保温管技术解析

一、引言

在集中供热、热电联产、石油化工等领域，蒸汽作为一种高效的热载体被广泛使用。蒸汽的高温特性（通常在150℃~350℃，甚至更高）对输送管道的保温性能提出了严苛要求。传统的单一保温材料往往难以兼顾耐高温、低导热、长寿命和机械强度。为此，耐高温复合保温管技术应运而生，并成为蒸汽输送管网的核心解决方案。本文将对蒸汽保温管用耐高温复合保温管的结构、材料、关键技术及性能优势进行系统解析。

二、复合保温管的基本结构

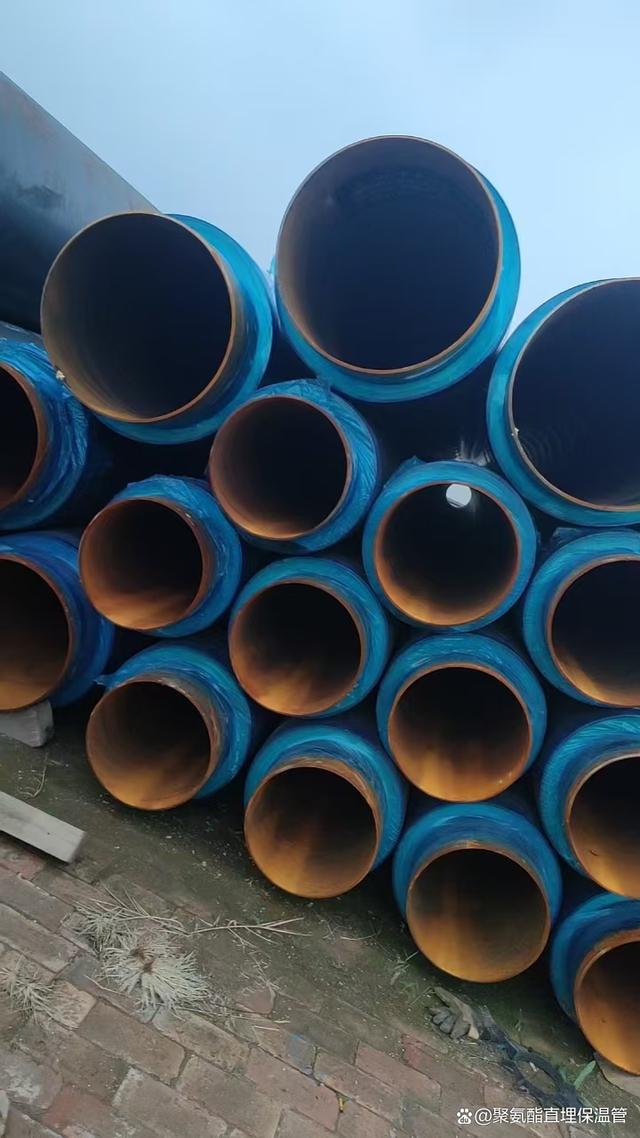

典型的耐高温蒸汽复合保温管采用“工作管—耐高温保温层—反射层/空气层—外护管”的多层复合结构，常见形式包括：

1. 工作钢管：采用无缝钢管或螺旋焊接钢管，材质多为20#钢、Q235B或更高等级合金钢，承受蒸汽压力和温度。
2. 耐高温保温层：直接包覆在工作管外，是技术核心。通常采用多层复合：

• 内层：微孔硅酸钙、气凝胶毡或纳米微孔隔热材料，耐温可达650℃以上，导热系数极低。

• 中层：高温玻璃棉、硅酸铝纤维毡，进一步降低热损失并缓解应力。

• 外层：聚氨酯泡沫（硬质），用于低温段保温，但需注意其耐温上限（通常≤120℃），故常与耐高温层配合使用。

1. 反射层/空气层：在保温层外加铝箔或镀铝膜反射层，并设计空气夹层，利用辐射反射和静止空气进一步降低热损。
2. 外护管：高密度聚乙烯（HDPE）管或玻璃钢（FRP）管，具有防水、防腐和机械保护作用。对于高温蒸汽管，外护管需选用耐温型HDPE或玻璃钢。
3. 报警线：可选配泄漏检测线，用于管网监控。

三、关键材料技术

3.1 耐高温保温材料

• 气凝胶毡：纳米多孔结构，常温导热系数可低至0.013 W/(m·K)（但高温下略有上升），耐温达650℃~1000℃，是高性能复合保温管的首选内层材料。
• 微孔硅酸钙：耐温650℃，抗压强度高，导热系数0.06~0.10 W/(m·K)，但脆性大，易粉化，通常需复合使用。
• 硅酸铝纤维（陶瓷纤维）：耐温1000℃以上，导热系数0.03~0.05 W/(m·K)，柔韧性好，但长期高温下易析晶老化。
• 高温玻璃棉：耐温400℃~500℃，成本低，施工方便，常用于中层。

3.2 复合方式与界面处理

为避免不同材料间因热膨胀系数差异导致分离，需采用合理的复合工艺：

• 层间粘结：使用耐高温无机胶粘剂或机械固定（如不锈钢打包带）。
• 滑动层/补偿层：在高温区设置石墨或陶瓷纤维滑动层，允许工作管与保温层间相对位移。
• 防潮层：在保温层与外护管间设置铝箔或防水膜，防止水汽侵入。

四、耐高温复合保温管的关键技术

4.1 温度梯度设计技术

复合保温层中各层材料的耐温能力不同，必须通过热工计算确定各层厚度，使界面温度低于该层材料的允许使用温度。例如，工作管温度320℃时，内层气凝胶外表面温度可降至150℃，中层玻璃棉外表面温度降至80℃，最后聚氨酯层控制在50℃以内。

4.2 热桥消除技术

钢制支架、穿墙管等部位易形成热桥，导致局部散热。采用耐高温隔热垫块（如硅酸钙块）包裹支架，并延长热桥路径，可有效降低热损。

4.3 外护管耐温与密封技术

高温蒸汽管的外护管长期处于50℃~80℃环境，需选用耐温HDPE（如PE-RT II型）或玻璃钢。端头采用热缩套或电熔焊接，确保防水密封。对于直埋蒸汽管，还需设置排潮管和疏水装置。

4.4 补偿与应力控制

蒸汽管道运行温差大，热伸长显著。复合保温管常采用“钢套钢”结构，内管滑动、外管固定，并设置波纹补偿器或旋转补偿器。保温层需具备足够的抗压和回弹性能，防止在热循环中损坏。

五、性能优势与应用场景

与传统单一保温管（如单纯聚氨酯保温管、岩棉保温管）相比，耐高温复合保温管具备以下优势：

• 耐温更高：可长期输送350℃以下蒸汽，短期可达400℃。
• 热损更低：综合导热系数可降至0.03 W/(m·K)以下，比传统保温管节能20%~30%。
• 寿命更长：多层复合结构避免了单一材料老化失效，整体寿命可达30年以上。
• 安全可靠：防水、防腐、防泄漏，适用于直埋、架空和管廊敷设。

应用场景：城市集中供热蒸汽管网、电厂抽汽供热、石化厂蒸汽输送、工业园区热网等。

六、结论

耐高温复合保温管技术通过多层材料优化与结构设计平衡了耐温性、保温性、经济性与耐久性，是蒸汽输送管网的理想选择。随着气凝胶、纳米隔热材料及智能监测技术的发展，复合保温管将向更薄、更轻、更高效的方向演进，为节能降碳和管网安全提供更强支撑。
